1. Inleiding tot condensatoren met schroefaansluiting
Condensatoren zijn fundamentele componenten in elektrische en elektronische systemen, ontworpen om elektrische energie op te slaan en vrij te geven als dat nodig is. Ze worden in een breed scala aan toepassingen gebruikt: van het filteren van ruis in audiocircuits tot het stabiliseren van de spanning in voedingen. Door de elektrische lading tijdelijk vast te houden, helpen condensatoren fluctuaties af te vlakken, de arbeidsfactor te verbeteren en een betrouwbare werking van gevoelige componenten te garanderen.
Onder de verschillende soorten condensatoren die beschikbaar zijn, condensatoren met schroefaansluiting onderscheiden zich door hun hoge prestaties in veeleisende toepassingen. Deze condensatoren zijn ontworpen met aansluitingen met schroefdraad, waardoor ze veilig kunnen worden bevestigd met schroeven of bouten. Dankzij deze robuuste verbindingsmethode kunnen ze hogere stroomniveaus aan en werken ze betrouwbaarder in ruwe omgevingen in vergelijking met andere typen zoals radiale of klikcondensatoren.
Wat schroefterminalcondensatoren uniek maakt, zijn niet alleen hun elektrische prestaties, maar ook hun mechanische duurzaamheid. Hun ontwerp zorgt voor sterke en stabiele verbindingen, wat van cruciaal belang is in industriële en krachtige systemen waar trillingen, temperatuurveranderingen en hoge stromen vaak voorkomen.
Voordelen van het gebruik van schroefterminalcondensatoren
Hoge stroomverwerking: Het ontwerp met schroefaansluiting maakt grotere geleiders en een lagere contactweerstand mogelijk, waardoor deze condensatoren zeer geschikt zijn voor toepassingen met hoge rimpelstromen en grote energieopslagbehoeften.
Veilige mechanische verbindingen: In tegenstelling tot push-fit of gesoldeerde terminals bieden schroefterminals een veiligere en trillingsbestendigere verbinding, waardoor het risico op elektrische storingen wordt verminderd.
Gemakkelijk te installeren en te onderhouden: Deze condensatoren zijn eenvoudig ter plaatse te vervangen, waardoor ze de voorkeur verdienen voor systemen waarbij de uitvaltijd tot een minimum moet worden beperkt.
Ondersteuning voor grotere capaciteiten en spanningswaarden: condensatoren met schroefaansluiting worden doorgaans gebruikt in toepassingen die hoge capaciteitswaarden en spanningswaarden vereisen, vaak variërend van honderden tot duizenden microfarads en tot enkele honderden volts.
Vanwege deze voordelen worden schroefterminalcondensatoren veel gebruikt in industriële voedingen, omvormers, ononderbroken voedingen (UPS) en vele andere elektronische toepassingen met hoog vermogen. Hun betrouwbaarheid, gebruiksgemak en prestaties onder stress maken ze onmisbaar in de moderne elektrotechniek.
2. Soorten schroefterminalcondensatoren
Schroefterminalcondensatoren zijn er in verschillende typen, elk afgestemd op specifieke elektrische en mechanische eisen. De twee meest voorkomende typen zijn aluminium elektrolytische schroefterminalcondensatoren en filmschroefterminalcondensatoren. Beide worden veel gebruikt in de vermogenselektronica, maar ze verschillen aanzienlijk qua constructie, prestaties en toepassingsgeschiktheid.
Aluminium elektrolytische schroefterminalcondensatoren
Constructie en kenmerken
Aluminium elektrolytische condensatoren gebruiken een anode en kathode van aluminiumfolie, gescheiden door een vloeibare of vaste elektrolyt. Het diëlektricum wordt gevormd door een oxidelaag op de anode en de elektrolyt fungeert als het geleidende medium van de kathode. Het geheel is ondergebracht in een afgesloten aluminium bus met schroefklemmen voor elektrische aansluiting.
Deze condensatoren zijn gepolariseerd, wat betekent dat ze in de juiste richting moeten worden geïnstalleerd met betrekking tot de polariteit.
Voordelen:
Hoge capaciteitswaarden in een relatief compact formaat
Kosteneffectieve oplossing voor grote energieopslag
Goede verwerking van hoge rimpelstroom
Nadelen:
Hogere Equivalent Series Resistance (ESR) dan filmcondensatoren
Kortere levensduur, vooral bij hoge temperaturen of onder voortdurende rimpelspanning
Beperkte frequentieprestaties en stabiliteit
Typische toepassingen:
DC-tussenkringcondensatoren in stroomomvormers
Uitgangsfiltering in schakelende voedingen
Bulkenergieopslag in industriële energiesystemen
Filmschroefterminalcondensatoren
Constructie en kenmerken
Filmcondensatoren gebruiken een dunne plastic film als diëlektricum, vaak polypropyleen of polyester, met gemetalliseerde lagen of folie-elektroden. Deze condensatoren zijn doorgaans niet-gepolariseerd en hebben grotere fysieke afmetingen dan hun elektrolytische tegenhangers.
Ze bieden extreem lage ESR en ESL, waardoor ze ideaal zijn voor hoogfrequente en hoogefficiënte toepassingen.
Voordelen:
Zeer lage ESR en hoge rimpelstroomcapaciteit
Lange levensduur met stabiele elektrische prestaties in de loop van de tijd
Uitstekende thermische en spanningsstabiliteit
Nadelen:
Groter in vergelijking met elektrolytische condensatoren met vergelijkbare spanningswaarden
Over het algemeen hogere kosten
Lagere maximale capaciteitswaarden voor een bepaald volume
Typische toepassingen:
Resonantieomvormers en snubbercircuits
Puls- en ontladingstoepassingen
Hoogfrequente schakelcircuits en filterbanken

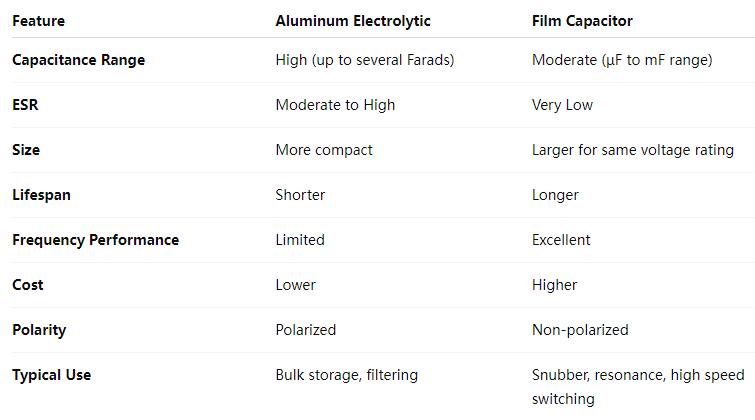

Vergelijking: elektrolytische aluminium versus filmcondensatoren
Elk type heeft zijn sterke punten en beperkingen. Aluminium elektrolytische schroefterminalcondensatoren zijn beter geschikt voor toepassingen die een hoge capaciteit vereisen tegen redelijke kosten, terwijl filmschroefterminalcondensatoren uitblinken in omgevingen waar een lage ESR, een lange levensduur en hoge frequentieprestaties van cruciaal belang zijn.
3. Belangrijkste parameters en specificaties
Bij het selecteren van een schroefterminalcondensator voor welke toepassing dan ook, is het essentieel om de belangrijkste elektrische en fysieke parameters te begrijpen die de geschiktheid ervan bepalen. Deze specificaties hebben rechtstreeks invloed op de prestaties, betrouwbaarheid en levensduur van de condensator onder verschillende bedrijfsomstandigheden.
Capaciteit en tolerantie
De capaciteit, gemeten in microfarads (μF), vertegenwoordigt de hoeveelheid elektrische lading die een condensator kan opslaan. Condensatoren met schroefaansluiting worden doorgaans gebruikt in toepassingen die hoge capaciteitswaarden vereisen, vaak variërend van een paar honderd tot enkele duizenden microfarads.
Tolerantie geeft aan hoeveel de werkelijke capaciteit kan afwijken van de aangegeven waarde. Typische toleranties variëren van ±10% tot ±20% voor aluminium elektrolytische condensatoren, terwijl filmcondensatoren nauwere toleranties kunnen bieden, afhankelijk van de toepassing.
Spanningswaarde
De spanningswaarde specificeert de maximale continue spanning die over de condensator kan worden toegepast zonder schade te veroorzaken. Schroefterminalcondensatoren hebben vaak spanningswaarden van 50V tot 600V DC of meer, afhankelijk van het type en de constructie. Kies altijd een condensator met een hogere spanning dan de piekspanning die in de toepassing wordt verwacht, om de veiligheid en levensduur te garanderen.
ESR (equivalente serieweerstand)
Equivalente serieweerstand (ESR) is een maat voor de interne weerstand in de condensator. Lagere ESR-waarden hebben de voorkeur omdat ze resulteren in een lagere warmteontwikkeling, een hoger rendement en een betere verwerking van hoogfrequente signalen of rimpelstromen.
Filmcondensatoren hebben doorgaans een veel lagere ESR dan aluminiumelektrolytica, waardoor ze geschikt zijn voor hoogfrequente toepassingen of toepassingen met weinig verlies. Veel moderne elektrolytische schroefterminalcondensatoren zijn echter ontworpen met verbeterde ESR-karakteristieken om aan de steeds veeleisender wordende eisen te voldoen.
Rimpelstroom
Rimpelstroom is de AC-component van de stroom die door een condensator vloeit, meestal gesuperponeerd op de gelijkspanning. Overmatige rimpelstroom kan interne verwarming veroorzaken en de levensduur van een condensator aanzienlijk verkorten.
Schroefterminalcondensatoren zijn ontworpen om hoge rimpelstromen te verwerken, waardoor ze ideaal zijn voor voedingen, omvormers en industriële apparatuur. De rimpelstroomwaarde wordt doorgaans gespecificeerd bij een bepaalde frequentie en temperatuur, die beide de prestaties kunnen beïnvloeden.
Bedrijfstemperatuurbereik
Temperatuur speelt een cruciale rol in de prestaties en duurzaamheid van de condensator. Het bedrijfstemperatuurbereik voor condensatoren met schroefaansluiting reikt gewoonlijk van –40°C tot 85°C of 105°C, waarbij sommige geavanceerde typen een temperatuur tot 125°C aankunnen.
Hogere temperaturen versnellen de verdamping van elektrolyten in aluminiumelektrolytica, waardoor de capaciteit afneemt en de ESR in de loop van de tijd toeneemt. Filmcondensatoren vertonen daarentegen over het algemeen een betere thermische stabiliteit en een langere levensduur bij hogere temperaturen.
Levensduur en betrouwbaarheid
De verwachte levensduur van een condensator met schroefaansluiting wordt doorgaans uitgedrukt in uren bij een gespecificeerde temperatuur en rimpelstroom – vaak 2.000 tot 10.000 uur bij 85°C of 105°C. De levensduur verdubbelt ongeveer elke 10°C daling van de bedrijfstemperatuur, dus werken bij lagere temperaturen kan de levensduur aanzienlijk verlengen.
De betrouwbaarheid wordt ook beïnvloed door de elektrische spanning, thermische cycli en omgevingsomstandigheden van de toepassing. Filmcondensatoren bieden doorgaans een superieure levensduur en betrouwbaarheid, terwijl aluminiumelektrolytica een zorgvuldigere afweging van de bedrijfsomstandigheden vereisen om de gewenste levensduur te bereiken.
4. Toepassingen van schroefterminalcondensatoren
Schroefterminalcondensatoren worden veel gebruikt in elektrische systemen waar hoge stroom, spanning en mechanische stabiliteit vereist zijn. Hun robuuste ontwerp en superieure elektrische eigenschappen maken ze ideaal voor diverse industriële en commerciële toepassingen. Hieronder vindt u enkele van de meest voorkomende toepassingen van condensatoren met schroefaansluiting:
Voedingen
In zowel lineaire als schakelende voedingen dienen schroefterminalcondensatoren als sleutelcomponenten voor energieopslag en filtering. Ze helpen spanningsschommelingen af te vlakken en rimpelingen in DC-uitgangen te verminderen, waardoor een schone en stabiele stroomtoevoer wordt gegarandeerd. Hun hoge capaciteit en rimpelstroommogelijkheden maken ze geschikt voor gebruik in grootschalige stroomconversiesystemen.
Omvormers
Omvormers, die gelijkstroom naar wisselstroom omzetten, vertrouwen op condensatoren om de gelijkstroomkoppeling te stabiliseren en de energiestroom tijdens het schakelen te beheren. Schroefklemcondensatoren worden vaak gebruikt aan de DC-buszijde van omvormers om spanningspieken te verminderen en hoge rimpelstromen te absorberen. Dit is vooral belangrijk bij duurzame energiesystemen, zoals zonne- en windomvormers, maar ook bij motoraandrijvingen.
Ononderbroken voedingen (UPS)
Schroefterminalcondensatoren spelen een cruciale rol in UPS-systemen door energie op te slaan en de spanningsstabiliteit te helpen behouden tijdens overgangen tussen netvoeding en batterijback-up. Hun vermogen om hoge rimpelstromen aan te kunnen en snelle laad-/ontlaadcycli te leveren, maakt ze ideaal voor het bufferen van energie tijdens kortetermijnstoringen.
Frequentieomvormers
Frequentieomvormers worden gebruikt om de frequentie van wisselstroom voor gespecialiseerde apparatuur of motoren met variabele snelheid te wijzigen. Condensatoren in deze systemen ondersteunen spanningsregeling en harmonische filtering. Schroefterminalcondensatoren zijn gekozen vanwege hun duurzaamheid en consistente prestaties bij hoogfrequente schakeling en thermische belasting.
Lasapparatuur
Condensatoren in lasapparatuur moeten snelle pulsen met hoge energie kunnen verwerken. Op dit gebied hebben schroefterminalcondensatoren de voorkeur vanwege hun hoge stootstroomwaarden, lange levensduur en het vermogen om intense thermische en elektrische spanningen aan te kunnen.
Industriële elektronica
In fabrieksautomatisering, robotica en andere industriële elektronica worden schroefterminalcondensatoren gebruikt in motorcontrollers, stroomomvormers en energieopslagmodules. Hun betrouwbaarheid bij continu gebruik en hun weerstand tegen trillingen en zware omstandigheden maken ze zeer geschikt voor deze toepassingen.
Audioapparatuur
Hoogwaardige audiosystemen maken vaak gebruik van schroefterminalcondensatoren in eindversterkers om consistente spanningsrails te behouden en ruis weg te filteren. Vooral filmschroefterminalcondensatoren worden in audiotoepassingen gewaardeerd vanwege hun lage ESR en minimale signaalvervorming.
Automotive-toepassingen
Moderne voertuigen, vooral elektrische en hybride elektrische voertuigen (EV's en HEV's), vereisen robuuste condensatoren in vermogenselektronicasystemen zoals ingebouwde laders, DC-DC-converters en elektromotorcontrollers. Schroefterminalcondensatoren worden gekozen vanwege hun vermogen om hoge temperaturen, trillingen en stroomvereisten te weerstaan die typisch zijn voor auto-omgevingen.
5. Selecteren van de rechter schroefaansluitingcondensator
Het kiezen van de juiste schroefterminalcondensator is van cruciaal belang om de betrouwbaarheid en prestaties van elk vermogenselektronicasysteem te garanderen. Omdat deze condensatoren vaak worden gebruikt in veeleisende toepassingen, zoals omvormers, industriële apparatuur en voedingen, kan het selecteren van het verkeerde type leiden tot inefficiëntie, voortijdige uitval of zelfs systeemschade. Het selectieproces moet worden geleid door een zorgvuldige evaluatie van de elektrische en milieuvereisten van de toepassing.
Overwegingen bij toepassingsvereisten
Spannings- en capaciteitsbehoeften
De eerste stap bij het selecteren van een condensator is het identificeren van de spannings- en capaciteitsvereisten van het circuit. De nominale spanning van de condensator moet hoger zijn dan de maximale spanning die hij in de toepassing zal ervaren, doorgaans met minimaal 20-30% als veiligheidsmarge. De vereiste capaciteit hangt af van de functie van de condensator, of het nu gaat om afvlakking, filtering of energieopslag.
Rimpelstroom and ESR Considerations
Condensatoren met schroefaansluiting worden vaak blootgesteld aan aanzienlijke rimpelstromen, vooral bij toepassingen voor stroomconversie en motoraandrijving. Daarom is het essentieel om de rimpelstroom van de condensator te controleren om er zeker van te zijn dat deze de verwachte niveaus aankan zonder overmatige verhitting.
Even belangrijk is de Equivalent Series Resistance (ESR). Een lagere ESR resulteert in minder vermogensverlies en warmteontwikkeling. Aluminium elektrolytische condensatoren hebben over het algemeen een hogere ESR dan filmcondensatoren, maar het selecteren van een variant met lage ESR kan de efficiëntie en thermische stabiliteit verbeteren.
Temperatuurvereisten
Condensatoren moeten betrouwbaar werken binnen de omgevings- en interne temperaturen van het systeem. Als de toepassing gepaard gaat met hoge temperaturen (bijvoorbeeld in een afgesloten voeding of in een motorruimte), moet de condensator dienovereenkomstig worden beoordeeld. Veel schroefterminalcondensatoren zijn geschikt voor temperaturen tot 85 °C of 105 °C, terwijl sommige gespecialiseerde modellen 125 °C of meer aankunnen.
Grootte en montage
Hoewel elektrische prestaties van cruciaal belang zijn, mogen mechanische overwegingen niet over het hoofd worden gezien. Schroefterminalcondensatoren zijn verkrijgbaar in verschillende blikgroottes en terminalconfiguraties. Zorg ervoor dat het geselecteerde onderdeel past in de beschikbare ruimte en het bevestigingsmateriaal. Een juiste montage is essentieel om spanning op de klemmen te voorkomen en een goede thermische dissipatie te garanderen.
Voor omgevingen met veel trillingen of mechanische belasting kunnen extra montagebeugels of klemmen nodig zijn om de condensator vast te zetten en vermoeidheid van de aansluitingen te voorkomen.
Levensverwachtingen
De verwachte levensduur van een condensator wordt meestal uitgedrukt in uren bij een bepaalde temperatuur en rimpelstroom. Een typische beoordeling kan bijvoorbeeld ‘2000 uur bij 105°C’ zijn. De levensduur van de condensator verdubbelt echter ruwweg bij elke temperatuurdaling van 10°C, dus in koelere omgevingen kan de werkelijke levensduur veel langer zijn.
Selecteer een condensator met een nominale levensduur die overeenkomt met of langer is dan de beoogde operationele duur van het apparaat. Voor kritische systemen of toepassingen met continu gebruik is het raadzaam om de levensduur te overspecificeren om betrouwbaarheid op de lange termijn te garanderen.
Kostenoverwegingen
Hoewel de kosten altijd een factor zijn, moeten deze worden afgewogen tegen de prestaties, betrouwbaarheid en totale eigendomskosten. Filmschroefterminalcondensatoren zijn bijvoorbeeld duurder dan aluminiumelektrolyten, maar bieden mogelijk een langere levensduur, een lagere ESR en betere thermische prestaties, waardoor de onderhouds- en uitvalkosten gedurende de levensduur van het systeem worden verminderd.
Vermijd het selecteren van het goedkoopste onderdeel dat aan de minimale vereisten voldoet. Concentreer u in plaats daarvan op de waarde op de lange termijn, vooral in bedrijfskritische of krachtige systemen.
6. Toekomstige trends op het gebied van schroefterminalcondensatoren
Terwijl de eisen van moderne vermogenselektronica blijven evolueren, ondergaan ook schroefterminalcondensatoren aanzienlijke vooruitgang. Ingenieurs en fabrikanten verleggen de grenzen van prestaties, betrouwbaarheid en ontwerpefficiëntie om te voldoen aan de eisen van systemen van de volgende generatie. Hier zijn enkele van de belangrijkste trends die de toekomst van schroefterminalcondensatoren vormgeven:
- Vooruitgang in materialen en technologie
Innovaties op het gebied van diëlektrische materialen, elektrolyten en interne constructiemethoden verbeteren de prestatiekenmerken van schroefterminalcondensatoren. Voor aluminium elektrolytische condensatoren hebben ontwikkelingen in de elektrolytchemie en elektrodefolies geleid tot een lagere Equivalent Series Resistance (ESR) en verbeterde thermische stabiliteit.
Filmcondensatoren profiteren daarentegen van verbeterde polymeerfilms en metallisatietechnieken die hun spanningsbestendigheid vergroten en hun levensduur verlengen. Deze materiële verbeteringen vertalen zich rechtstreeks in een hogere betrouwbaarheid en betere prestaties in veeleisende toepassingen zoals aandrijflijnen voor elektrische voertuigen (EV) en hoogefficiënte industriële aandrijvingen.
- Miniaturisatie en verhoogde vermogensdichtheid
Een van de belangrijkste trends bij alle elektronische componenten is miniaturisatie – en condensatoren met schroefaansluiting vormen hierop geen uitzondering. Ingenieurs werken eraan om meer capaciteit en spanningsverwerkingsmogelijkheden in kleinere, compactere pakketten te stoppen. Dit is vooral belangrijk voor toepassingen waarbij de ruimte beperkt is, maar de prestaties niet in het gedrang mogen komen, zoals lucht- en ruimtevaartsystemen, omvormers voor hernieuwbare energie en draagbare industriële apparatuur.
Door een betere interne architectuur en materiaaloptimalisatie produceren fabrikanten nu schroefterminalcondensatoren met een hogere energiedichtheid, waardoor systemen kleiner, lichter en efficiënter kunnen worden.
- Hogere temperatuurclassificaties
Moderne elektronische systemen werken steeds vaker in zwaardere omgevingen, of het nu onder de motorkap van een hybride voertuig is, in de buurt van industriële machines of in gesloten vermogenselektronicasystemen. Om aan deze uitdagingen het hoofd te bieden, worden nieuwere schroefterminalcondensatoren ontworpen om hogere bedrijfstemperaturen te verdragen, vaak hoger dan 105 °C of zelfs 125 °C.
Hoge temperatuurtolerantie verbetert de betrouwbaarheid en verlengt de levensduur, vooral in thermisch uitdagende omgevingen. Deze trend is vooral significant in sectoren als hernieuwbare energie, elektrificatie van de auto-industrie en krachtige computersystemen.
7. Conclusie
Schroefterminalcondensatoren spelen een cruciale rol in de moderne vermogenselektronica en bieden een combinatie van hoge capaciteit, robuuste constructie en betrouwbare elektrische prestaties. Hun ontwerp met schroefdraadaansluiting biedt veilige verbindingen die hoge rimpelstromen en mechanische spanningen aankunnen, waardoor ze ideaal zijn voor veeleisende industriële en commerciële toepassingen.
In dit artikel hebben we de basisprincipes van condensatoren met schroefaansluiting onderzocht, inclusief hun unieke constructie, de verschillende typen (elektrolytisch aluminium en film) en de belangrijkste parameters die hun prestaties bepalen. We hebben ook het wijdverbreide gebruik ervan onderzocht in systemen zoals voedingen, UPS-eenheden, omvormers en zelfs audio- en auto-elektronica.
Bij het selecteren van een condensator met schroefaansluiting moeten ingenieurs rekening houden met factoren als capaciteit, spanning, ESR, rimpelstroom, bedrijfstemperatuur en levensduur om compatibiliteit met hun toepassing te garanderen. Naarmate de vermogenselektronica zich blijft ontwikkelen, gaan deze condensatoren ook vooruit en profiteren ze van innovaties op het gebied van materialen, miniaturisatie en thermische prestaties.
In een wereld waar efficiëntie, betrouwbaarheid en een lange levensduur voorop staan, blijven schroefcondensatoren een hoeksteen van het ontwerp van hoogvermogencircuits. Of ze nu worden gebruikt in zware industriële systemen of precisie-elektronica, ze bieden de prestaties en duurzaamheid die nodig zijn om systemen soepel te laten werken.
